接口总览

宜启智控Pro硬件接口图
12、继电器/开关 输出
12、继电器/开关 输出
·常开1 ·公共1 ·常闭1 ... ·常开6 ·公共6 ·常闭6
· 继电器输出定义

继电器是一种电控开关,用于控制电路的通断 (导通或断开)。它属于无源干节点输出。

可直接控制交流 230V 以内或直流 30V 以内的负载设备。

常用于控制: 照明灯具、水泵、电磁阀、交流接触器、排气扇、风机、控制柜按钮、直流电机等。

· 每个继电器有三个端口:
常开 (NO) 常态(关):与公共端口断开
动作(开):与公共端口导通
公共 (COM) 常态(关):与常开端口断开,与常闭端口导通
动作(开):与常开端口导通,与常闭端口断开
常闭 (NC) 常态(关):与公共端口导通
动作(开):与公共端口断开
继电器状态 常态(关)(左图)     |      动作(开)(右图)
· 电气参数

最大阻性负载: AC 220V/9A (约 1.9kW) 或 DC 30V/9A (约 270W)。
(阻性负载示例:加热棒、电热丝、白炽灯等)

最大感性/容性负载: AC 220V/2A (约 440W) 或 DC 30V/2A (约 60W)。
(感性/容性负载示例:电磁阀、交流接触器、电机、水泵、LED 驱动电源等)

使用寿命: 电气寿命约 10 万次,机械寿命约 100 万次。

线圈功耗: 约 0.36W (5V/72mA)。

⚠️ 安全警告: 高压接线必须由专业电工操作。大功率负载请务必外接大功率的继电器或交流接触器使用。
· 接线示例

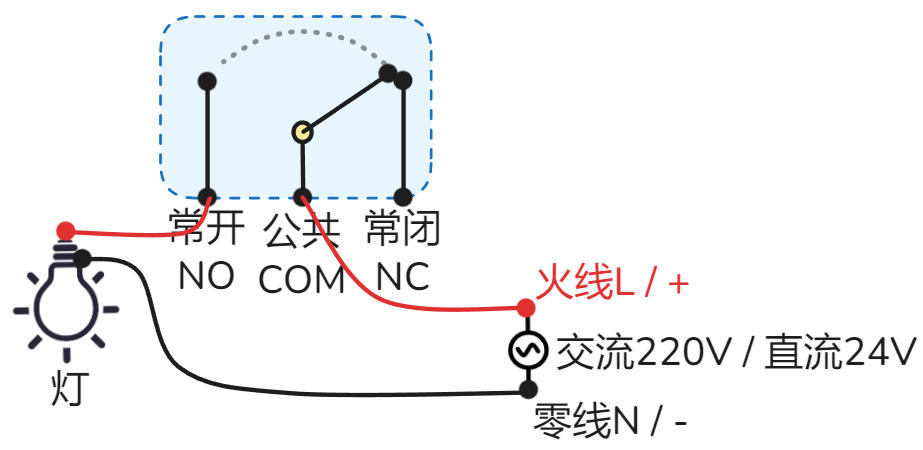

照明/水泵/电磁阀 照明/水泵/电磁阀
直流电机正反转 直流电机正反转

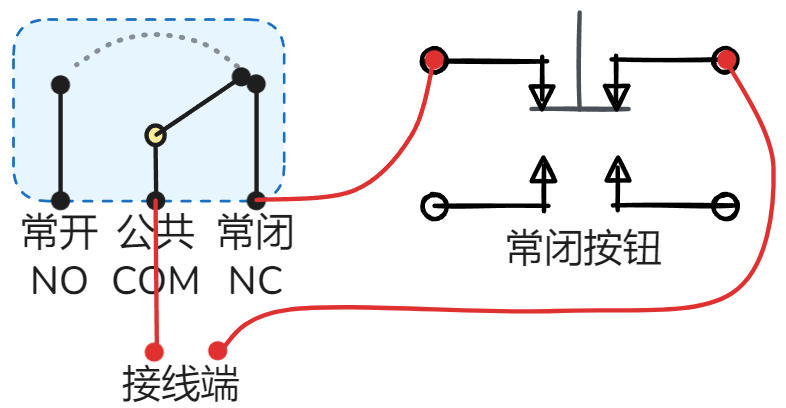

电控箱常闭按钮改造 电控箱常闭按钮改造
电控箱常开按钮改造 电控箱常开按钮改造

接口详细说明

1、供电接口 ·L/36V ·N/GND ·5V ·GND

· L/36V · N/GND 端口

交流版 (选配): 接入交流 AC 70-270V (47-63Hz) 或 直流 DC 100-380V。不区分零火线。

直流宽电压版 (选配): 支持直流 DC 9-60V (功率 >9W)。L/36V 端接正极,N/GND 端接负极。

直流 5V 标配版: 此端口无效。

· 5V · GND 端口

输入模式: 标配直流 5V 版使用。直流 5V (电流 >1A),GND 接负极。

输出模式: AC / 宽压版此端口输出 5V (电流 <100mA),可为小功率传感器供电。


· 接线示例:
直流宽电压供电 直流宽电压DC 9-60V供电

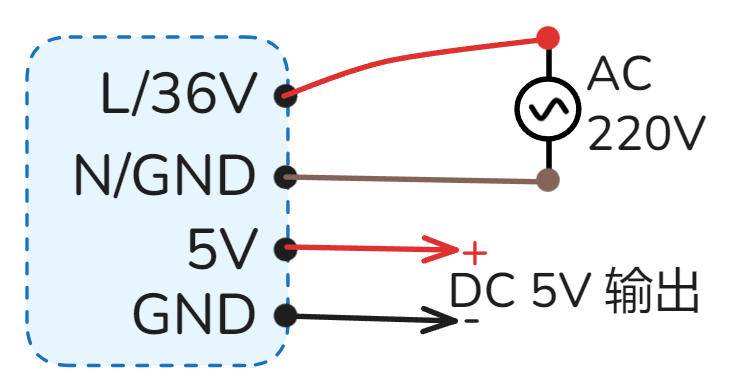

交流AC供电 交流AC220/交流AC110V供电

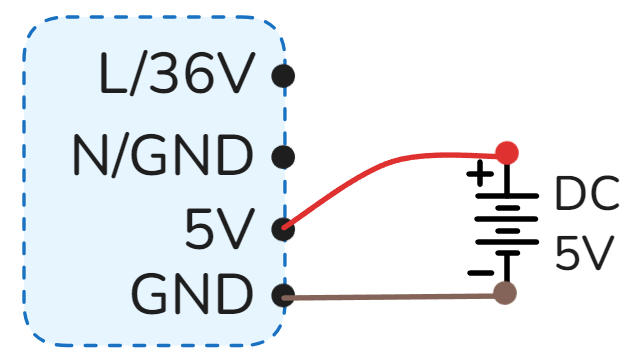

5V供电 5V供电

2、PWM输出 ·P4 ·G4 ·P3 ·G3 ·P2 ·G2 ·P1 ·G1

· 标准 PWM

采用 N-MOS 开漏输出,Pn 端口上拉 DC 5V。支持频率控制:0.025Hz ~ 150kHz,占空比控制:0.00% ~ 100.00%,支持线性加减速控制。

端口定义: ·Pn 表示 PWM 输出正极,·Gn 表示负极 (GND)。

负载能力: 单路支持最高 DC 36V 10A 开关负载或 DC 36V 8A PWM 负载。

常用于控制: 直流电机调速、步进/伺服电机脉冲控制、舵机角度、灯光亮度调节、变频器频率、阀门开度等。

· 接线示例

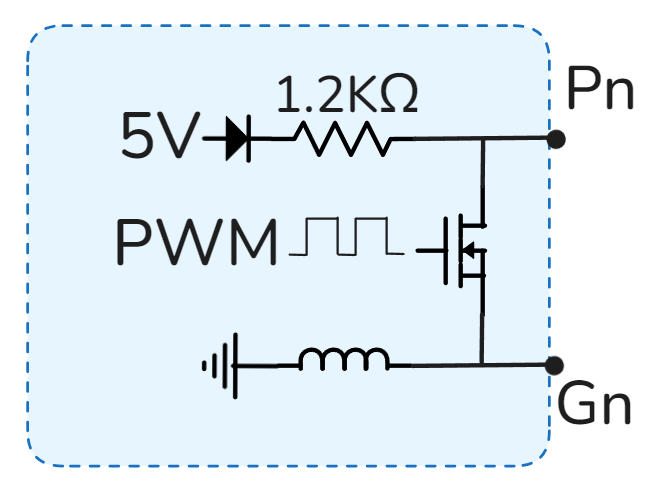

PWM接口内部简化电路图 PWM接口内部简化电路图

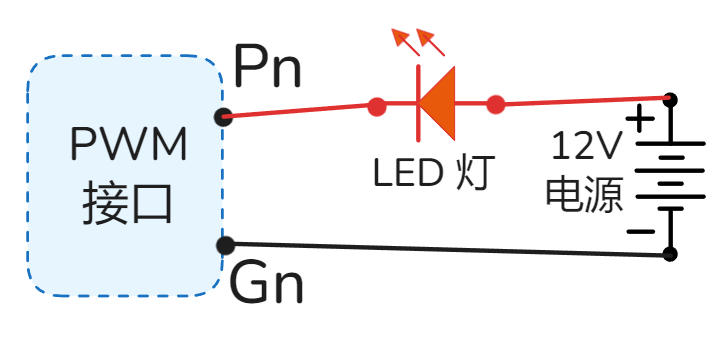

LED灯明亮/直流电机快慢控制 LED灯明亮/直流电机快慢控制

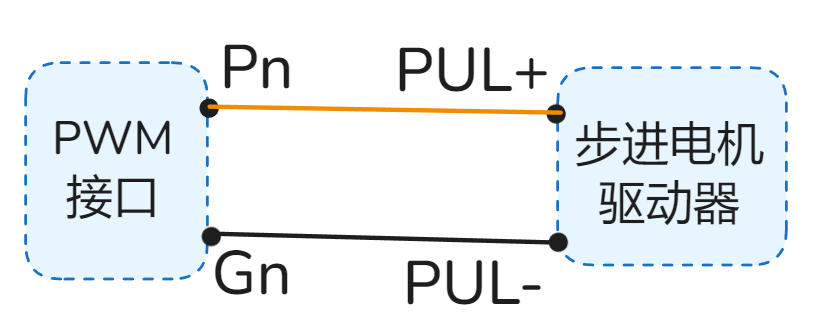

步进电机速度控制 步进电机速度控制

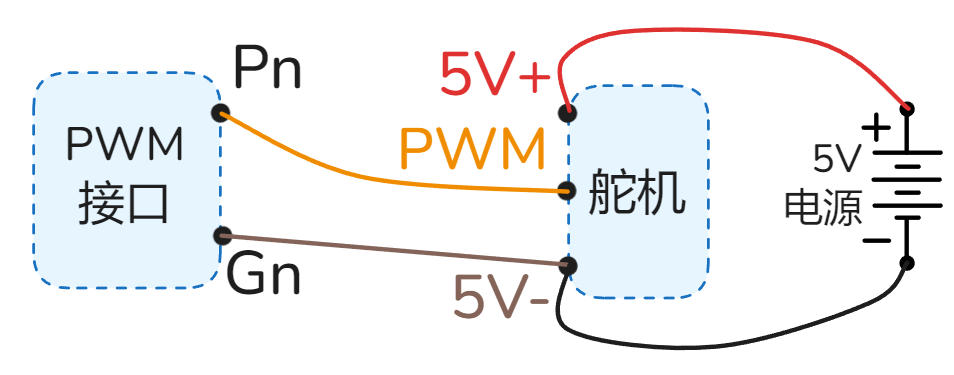

舵机角度控制 舵机角度控制
2.2、0-10V 信号输出(定制)

Pn 为输出电压正极,Gn 为电压负极,最大负载电流为 10mA。

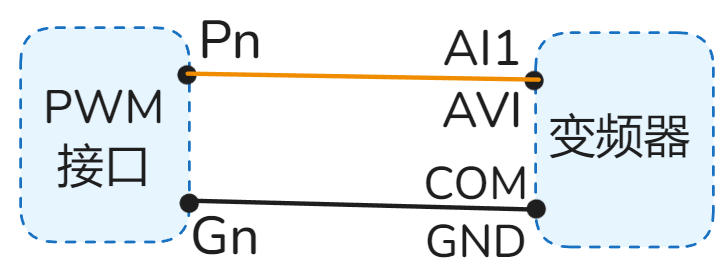

0-10V控制变频器 接线示例 0-10V控制变频器 接线示例
2.3、0-20mA 信号输出(定制)

Pn 为电流输出端口,Gn 为电流输入端口。

0-20mA设备控制 接线示例 0-20mA设备控制 接线示例

3、PWM指示灯 ·P1 ·P2 ·P3 ·P4

实时显示 PWM1~4通道的输出状态。可观察开关和明暗状态。
·P1表示PWM1通道的输出状态,P2表示PWM2通道的输出状态,依此类推。

4、USB供电口 ·USB供电

Micro USB (旧版) / Type-C (新版) 接口,用于便捷地为设备提供 5V 供电,要求电流大于 1.5A。
注意:请选用优质线材,以免因线阻过大导致压降过高,造成设备供电不足而无法正常工作。

5、重置按钮 ·重启/重置 RST

· 重启:短按 1 次

设备断电重启。

· 重置:连续短按 7 次

操作方法: 连续短按 7 次:每次按下 1 秒,松开 1 秒。

功能: 恢复出厂设置,清除所有用户配置,设备恢复至出厂默认状态。

⚠️ 请谨慎操作此功能

· APP 操作

在“源来智能”APP 中,进入设备详情页,在“设置”界面中可点击“重置”或“重启”按钮进行操作。

6、电源/运行/网络指示灯 ·电源 ·运行 ·网络

· 电源指示 (PWR)

常亮表示设备供电正常。

· 运行状态 (RUN)

慢闪 (2秒/次): 系统运行正常。

快闪 (0.5秒/次): 蓝牙连接中 (APP 交互中)。

双闪 (每2秒快闪2次): MQTT 版网络连接成功。

常亮/常灭: 运行异常,请尝试重新上电;若依旧异常,可能为硬件故障。

· 网络状态 (NET)

涂鸦 WIFI 版: 快闪=待配网;常亮=已联网;常灭=联网失败/连接中。

涂鸦 4G 版 / 4G MQTT 版: 慢闪=已连接基站;常灭=搜索中或网络异常。

WIFI MQTT 版: 预留 (无实际功能)。

7、开关量/NPN/频率/脉冲输入 ·输入1 ·输入2 ·输入3 ·输入4 ·输入5 ·输入6

· 信号类型

支持开关量、NPN、频率、脉冲等多种信号输入。

信号特性: 低电平 / 负极 / GND 信号有效。

高速计数: 支持 20kHz 频率输入。

耐压能力: 输入端口耐压 1KV。

· 支持设备

继电器、按钮、开关、人体传感器、限位开关、光电开关、磁性开关、水位开关、接近开关、红外对射传感器等。

· 接线示例

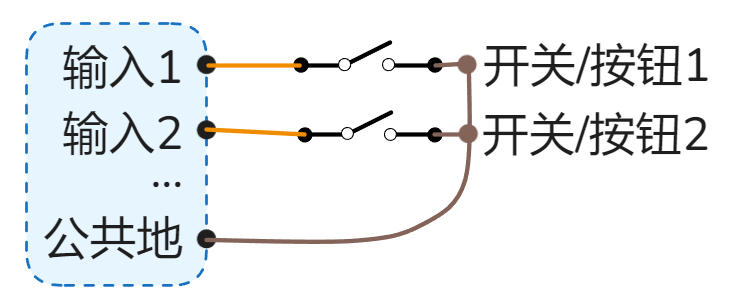

开关/按钮 接线示例 开关/按钮 接线示例
NPN信号传感器 接线示例 NPN信号传感器 接线示例

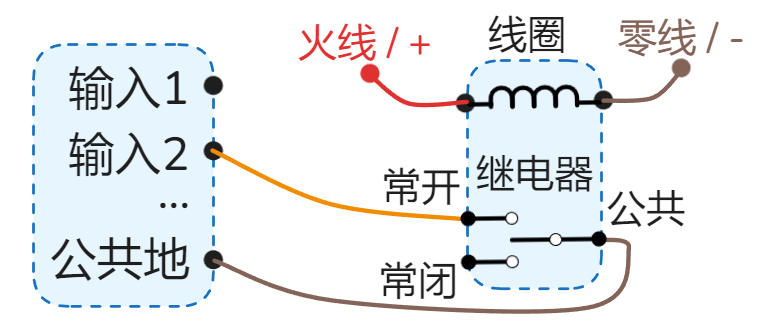

继电器作为输入 接线示例 继电器作为输入 接线示例
· APP中查看输入状态
开关量输入状态
输入状态局部放大
1. 此区域可以左右滑动,查看更多输入状态。
2. 以第三块输入状态为例,内容 "3~0 2546" 表示输入 3,当前频率为 0Hz,累计脉冲数 2546 个。
3. 状态指示颜色: 蓝色表示"激活" (有信号), 白色表示"静默" (无信号)。

8、模拟量输入 ·模拟1 ·模拟2 ·模拟3

· 信号类型

支持 0-20mA / 0-10V / 自定义 ADC 等多种模拟量信号接入。

适用设备: 液位变送器、压力变送器、电流变送器、温度变送器、位移传感器、风速传感器等。

· 挡位支持的参数范围信号输入

0-20mA 挡位: 支持 0-20mA, 4-20mA, 0-40mA(新版硬件)

0-10V 挡位: 支持 0-10V, 0-5V, 1-10V, 0-24V(新版硬件)

自定义ADC 挡位: 支持 0-1.5V, 0-3V(新版硬件)电压采样

· 挡位切换 (物理操作)

设备顶部侧面设有三档拨动开关,用于切换不同信号类型。

如图所示: 模拟量 1 为自定义 ADC 挡位,模拟量 2 为 0-10V 挡位,模拟量 3 为 0-20mA 挡位。

模拟量挡位切换示例
· 接线示例
2线制4-20mA传感器 2线制4-20mA传感器 接线示例
3线制4-20mA或0-10V传感器 3线制4-20mA或0-10V传感器
4线制4-20mA传感器 4线制4-20mA传感器
检测48V电池电压(自定义ADC) 检测48V电池电压(自定义ADC)-电阻分压到1.5V
· APP中查看输入状态
开关量输入状态
模拟量状态局部放大
1. 此区域有三列数据,分别对应模拟量输入 1 ~ 3。
2. 以第一列数据 (模拟量 1) 为例,内容:"14.74 0.74V" 表示模拟量 1 的换算值 (工程量) 为 14.74,原始电压值为 0.74V。
3. 点击每列右边的“齿轮”图标,可进入对应的参数设置界面 (如右图)。
4. 注意:APP 中的“模式”设置需与设备上的物理拨动开关挡位保持一致。
模拟量输入参数设置

9、RS485/温度 ·485B- ·A+/温度

· A+/温度 端口

默认功能: 支持 DS18B20 温度传感器,读取值对应 APP 中的 "温度1"。

注意事项: 传感器线长建议 ≤2 米,过长易受干扰导致读取失败。

选配 RS485 时: 此端口作为 RS485 A+ 端口,DS18B20 功能不可用。

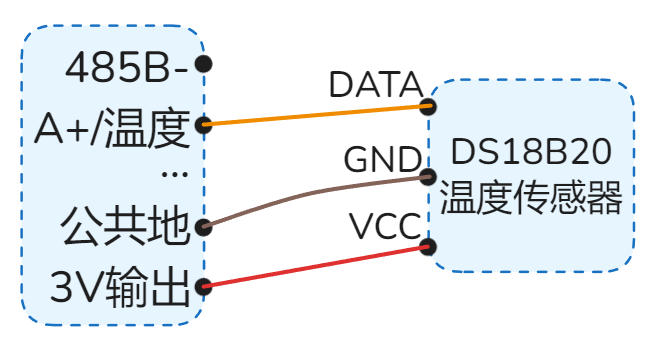

DS18B20温度传感器 DS18B20 温度传感器 接线示例
· RS485 Modbus RTU (选配)

宜启智控作为 RS485 主站 (Master),支持读取和控制各类 RS485 从站 (Slave) 设备。

协议标准: Modbus RTU

波特率: 1200 ~ 38400bps,数据位:8,停止位:1,校验位:无

读取功能码: 01H, 02H, 03H, 04H

写入功能码: 05H, 06H, 0FH, 10H

设备容量: 最多支持 16 个从站。支持读取 32 个数据寄存器和 32 个状态位 (线圈/离散)。

读取周期: 每 0.5 秒自动循环读取。

从机地址: 支持地址范围 1 ~ 31。

支持设备: PLC、工控触摸屏、智能电表、气象站、继电器模块、伺服电机、变频器、PH 传感器、溶解氧传感器等。

正确接线示例:

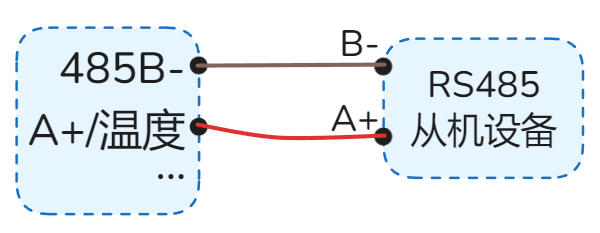

单个RS485设备接线示例 单个RS485设备接线示例

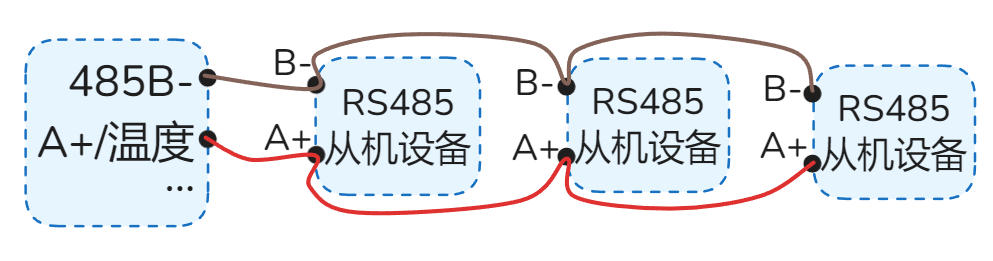

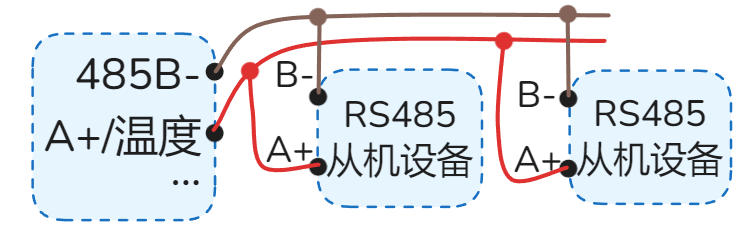

多个RS485设备接线示例 多个 RS485 设备 — 手牵手 (总线型) 接线 (正确)


不建议(容易受干扰)接线示例:

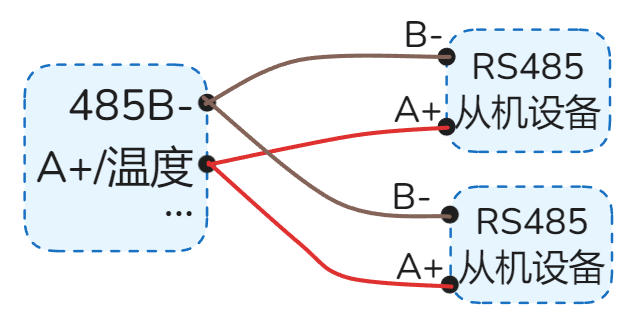

多个RS485设备接线示例 多个RS485设备-T型接线(不建议,容易受干扰)
多个RS485设备接线示例 多个RS485设备-星型接线(不建议,容易受干扰)

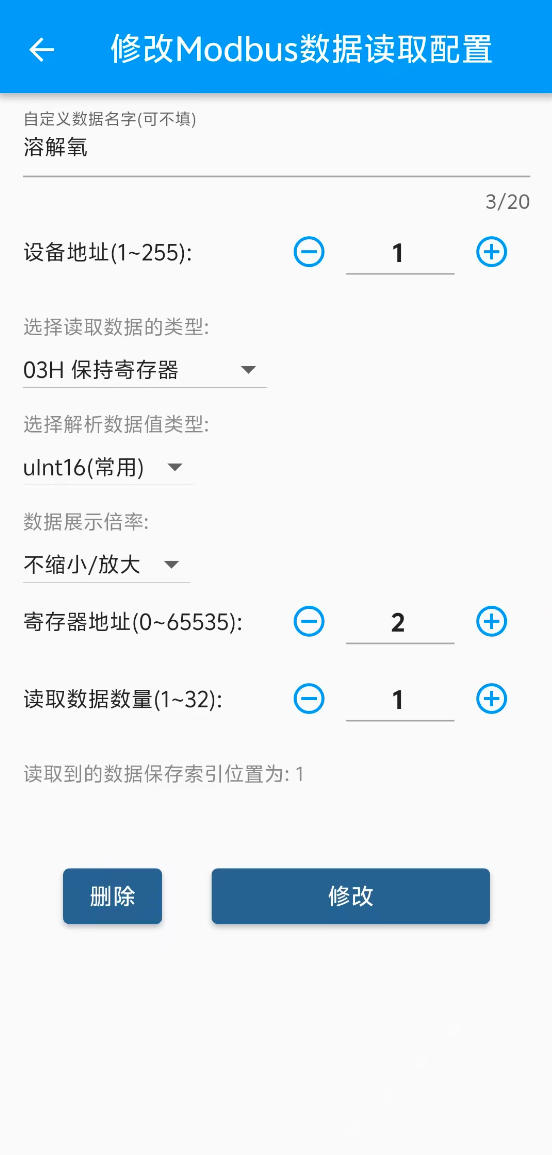

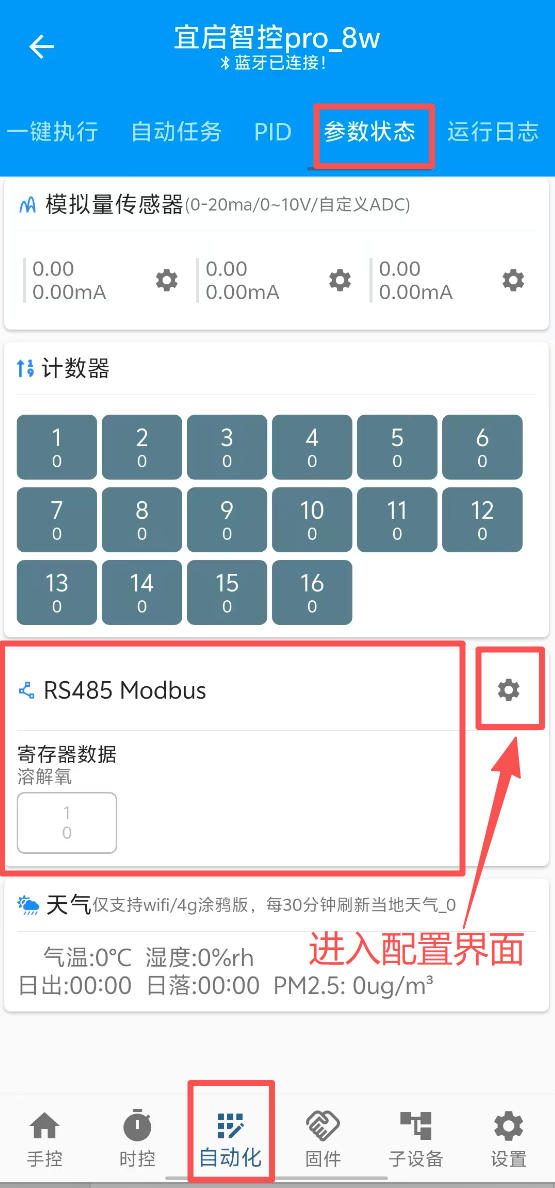

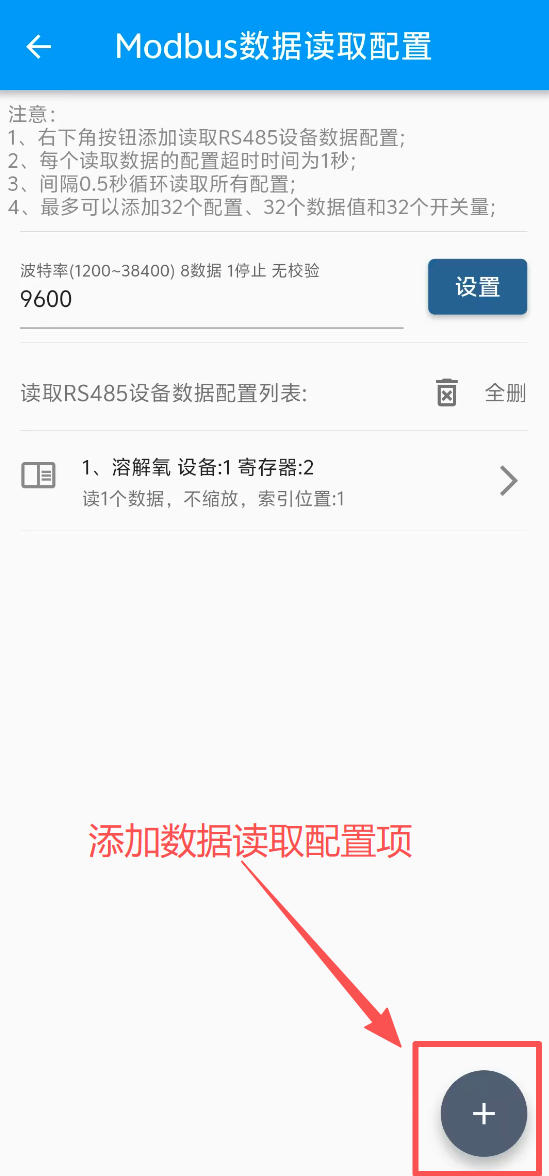

App中RS485相关界面:

10、IIC接口 ·SCL ·SDA

支持 IIC 设备读写。内置 SHT30 温湿度传感器和光照度传感器协议解析,即插即用。
IIC 通信电平为 3.3V。
SHT30 检测的温度值对应 APP 中的“温度2”。
光照度数据默认对应 APP 中的“计数器8”。

· 接线示例
SHT30温湿度传感器 SHT30温湿度传感器

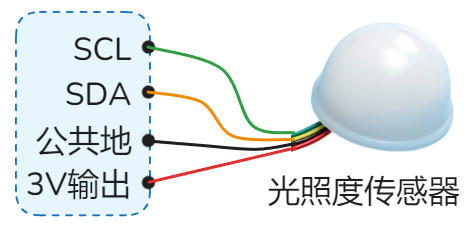

光照度传感器 光照度传感器
多路IIC传感器 多路IIC传感器

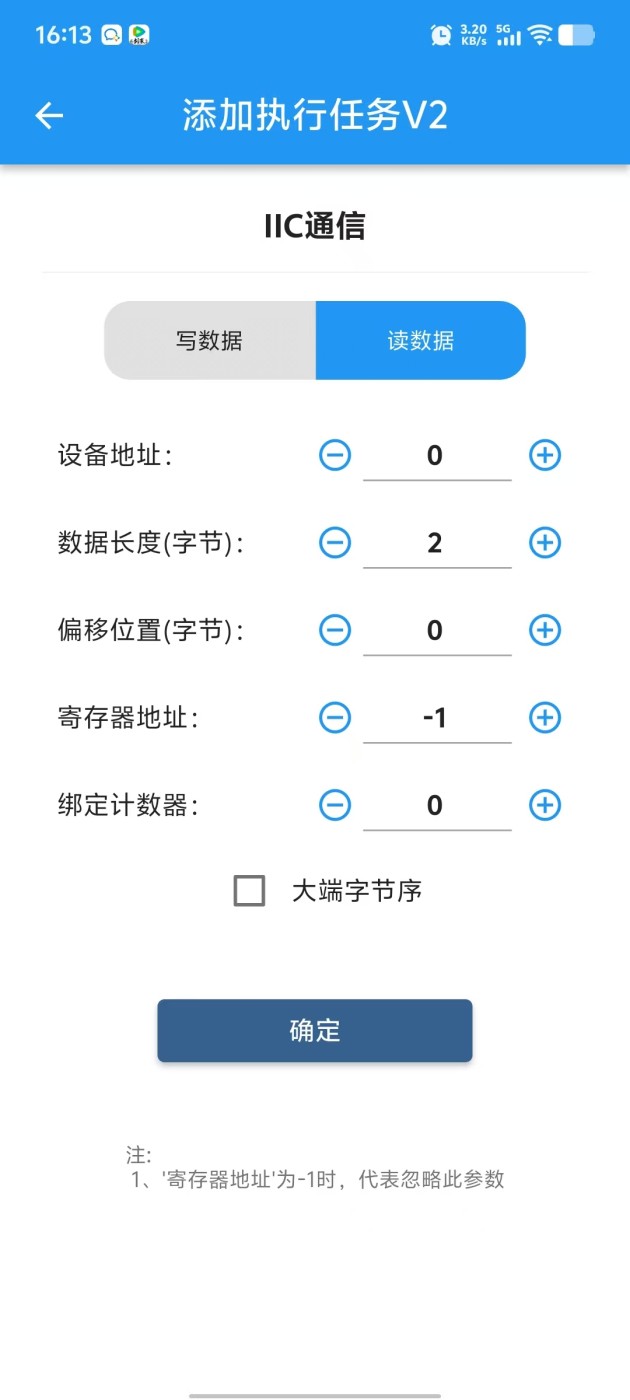

· App中IIC相关界面:

11、3V电源输出 ·公共地 ·3V输出

为小功率传感器提供直流 3V 供电。最大负载电流 30mA。
"·3V输出" 端为正极,"·公共地" 端为负极。

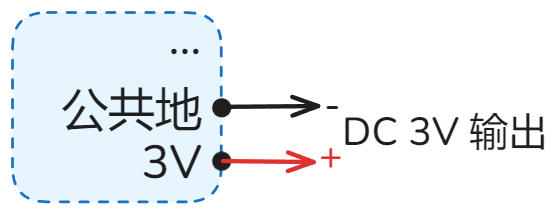

直流3V输出 直流3V输出

12、继电器/开关 输出 ·常开1 ·公共1 ·常闭1 ... ·常开6 ·公共6 ·常闭6

· 继电器输出定义

继电器是一种电控开关,用于控制电路的通断 (导通或断开)。它属于无源干节点输出。

可直接控制交流 230V 以内或直流 30V 以内的负载设备。

常用于控制: 照明灯具、水泵、电磁阀、交流接触器、排气扇、风机、控制柜按钮、直流电机等。

· 每个继电器有三个端口:
常开 (NO) 常态(关):与公共端口断开
动作(开):与公共端口导通
公共 (COM) 常态(关):与常开端口断开,与常闭端口导通
动作(开):与常开端口导通,与常闭端口断开
常闭 (NC) 常态(关):与公共端口导通
动作(开):与公共端口断开
继电器状态 常态(关)(左图)     |      动作(开)(右图)
· 电气参数

最大阻性负载: AC 220V/9A (约 1.9kW) 或 DC 30V/9A (约 270W)。
(阻性负载示例:加热棒、电热丝、白炽灯等)

最大感性/容性负载: AC 220V/2A (约 440W) 或 DC 30V/2A (约 60W)。
(感性/容性负载示例:电磁阀、交流接触器、电机、水泵、LED 驱动电源等)

使用寿命: 电气寿命约 10 万次,机械寿命约 100 万次。

线圈功耗: 约 0.36W (5V/72mA)。

⚠️ 安全警告: 高压接线必须由专业电工操作。大功率负载请务必外接大功率的继电器或交流接触器使用。
· 接线示例
照明/水泵/电磁阀 照明/水泵/电磁阀
直流电机正反转 直流电机正反转
电控箱常闭按钮改造 电控箱常闭按钮改造
电控箱常开按钮改造 电控箱常开按钮改造

13、继电器指示灯 ·O1 ·O2 ·O3 ·O4 ·O5 ·O6

实时显示各路继电器的当前开关状态。
·O1 表示继电器1 / 开关1,·O2 表示继电器2 / 开关2,依此类推。

14、遥控信号(433MHz)发送(选配) ·433MHz发送

选配功能。支持发送 433MHz 标准遥控信号。

常用于控制: 无线开关、电动车库门、电动道闸、无线推杆等。

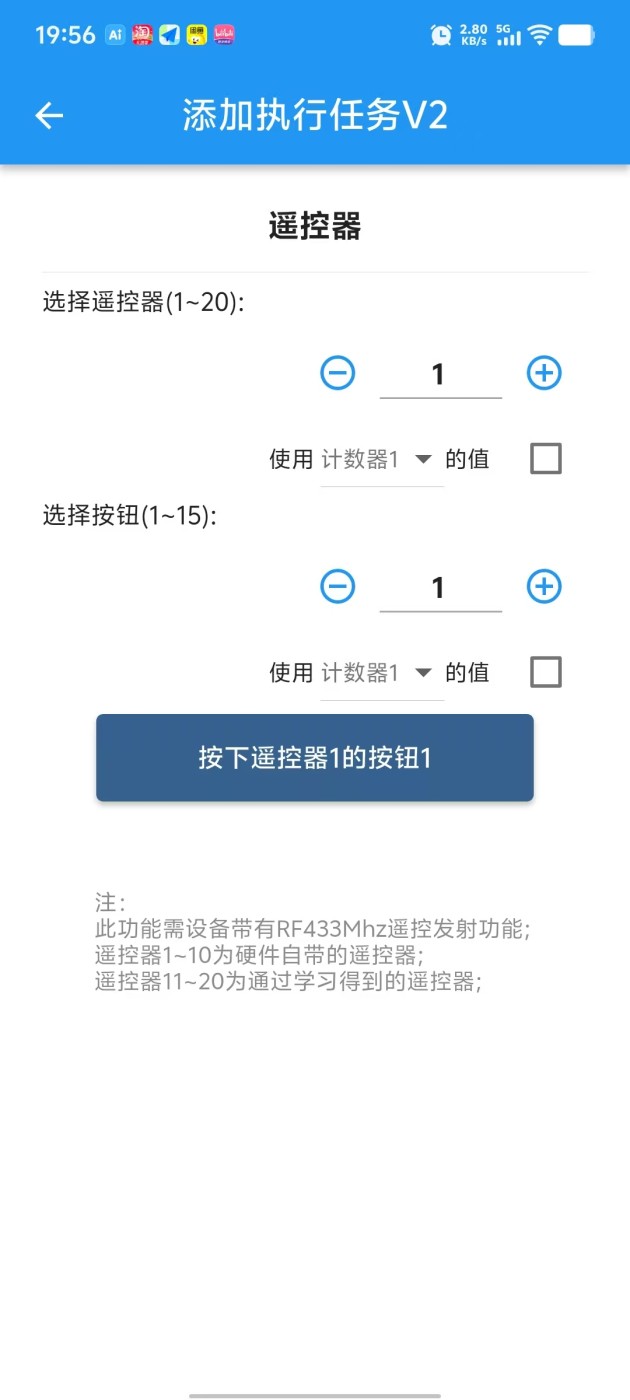

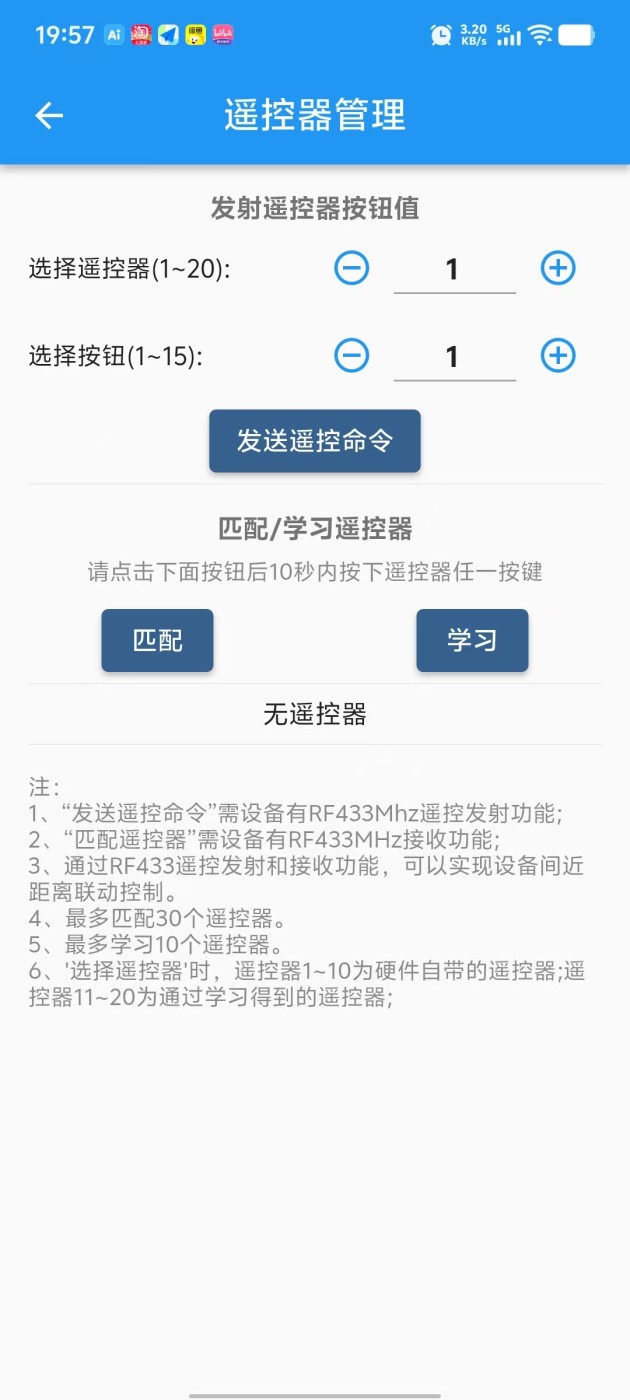

· App中433MHz信号发送相关界面:

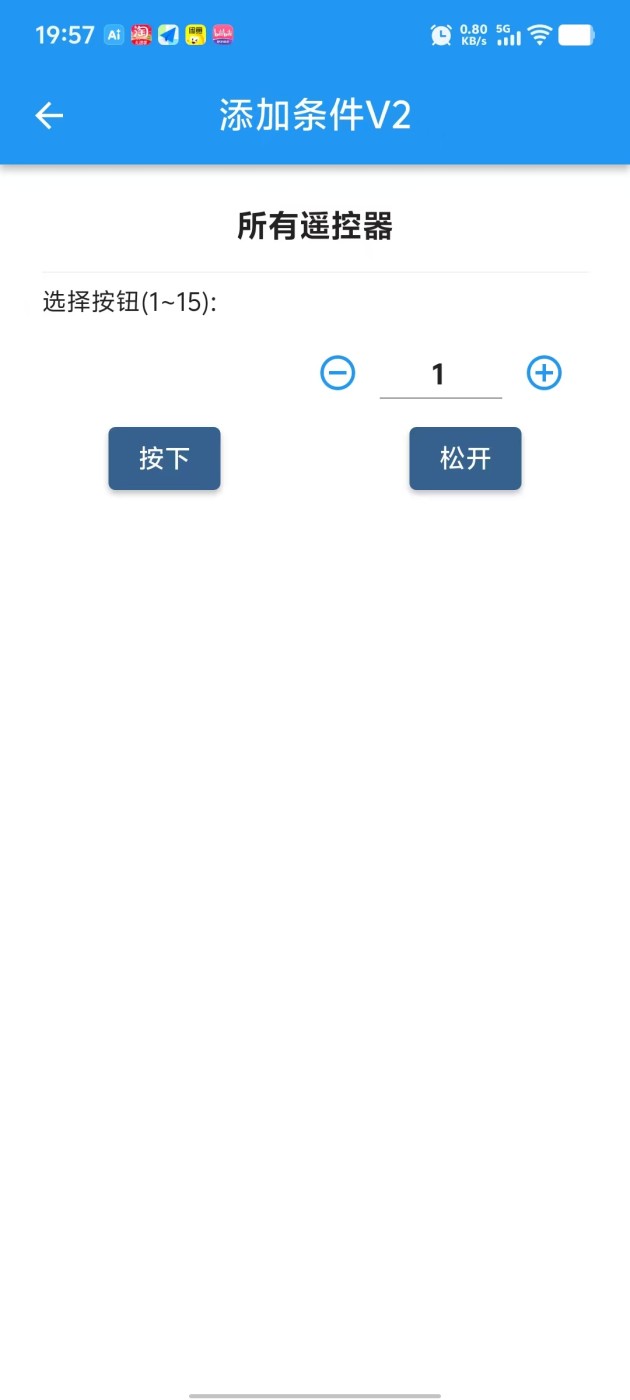

15、遥控信号(433MHz)接收(选配) ·433MHz接收

选配功能。支持接收 433MHz 标准遥控信号。

常用于接收: 433MHz 遥控器、无线随意贴、无线传感器等设备信号,并触发相应的控制逻辑。

特别适合老人方便地通过实体遥控器控制设备。
